kichin onye isi nri igwe eji esi nri robot gbanwere enweghị mmasị moto Featured Image

kichin onye isi nri igwe eji esi nri robot gbanwere moto enweghị mmasị

Nkọwa dị mkpirikpi:

800W nnukwu ọsọ gbanwere moto enweghị mmasị na onye ọkwọ ụgbọ ala 35000rpm ngwa igwe ngwa ngwa ụlọ

1. Usoro dị elu dị elu: N'ime usoro nhazi ngwa ngwa ya dị ukwuu, arụmọrụ n'ozuzu ya dịkarịa ala 10% dị elu karịa usoro nhazi ngwa ngwa ndị ọzọ, na arụmọrụ dị elu na-apụta ìhè na obere ọsọ na ibu na-enweghị ọkwa.

2. Ogologo usoro nhazi ngwa ngwa, ogologo oge na-arụ ọrụ na obere ọsọ ọsọ: Ọ nwere ike na-agba ọsọ n'okpuru ibu ruo ogologo oge na nso nso site na efu ruo na oke ọsọ, na ịrị elu okpomọkụ nke moto na njikwa dị ala karịa nke e gosiri. ibu.

3. Ọkpụkpụ mmalite dị elu, obere mmalite dị ugbu a: mgbe mmalite mmalite ruru 150% nke akara ngosi, mmalite mmalite bụ naanị 30% nke ugbu a.

Zitere anyị email

Nkọwa ngwaahịa

Mkpado ngwaahịa

Oke moto

Voltaji na-arụ ọrụ	DC300V
Enyere ugbu a	2.8±10% A
Kachasị ugbu a	5.4A
Mmalite voltaji	DC23V ~ 25V
gosiri ike	700±10% W
Enyere ọsọ ọsọ	35000± 10% RPM
Ike adịghị arụ ọrụ	<100W
ọnụ ọgụgụ okporo osisi	2
torque	0.2NM
irè	80%±10%
ntughari	Axial CW
mkpọtụ	96dB Max, <30cm
ibu	1.68kg
ibu	2 agba bọọlụ
njikwa	Ụlọ ihe mmetụta
Wụnye	flange ugwu

Ọdịdị moto

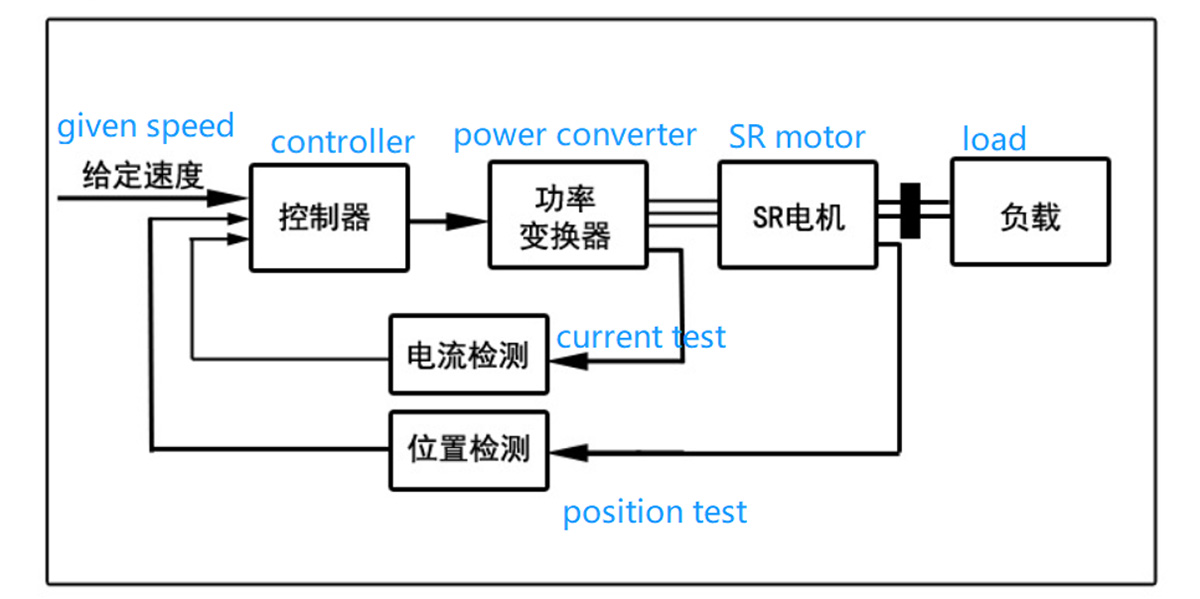

1. The mejupụtara nke Switched enweghị mmasị moto mbanye usoro
Sistemụ ịnya ụgbọ ala mgbanaka (SRD) bụ nke mejuputara moto enweghị mmasị agbanwere, ihe ntụgharị ọkụ, onye njikwa na ihe nchọpụta.

2.Moto enweghị mmasị gbanwere
Enwere ike ịhazi moto SR ka ọ bụrụ otu ụzọ, ụzọ abụọ, ụzọ atọ, akụkụ anọ na usoro dị iche iche nwere ọnụọgụ ọnụọgụ dị iche iche, yana enwere otu nha nha nha n'otu osisi na ọtụtụ nha nha kwa osisi, ikuku axial. oghere, ikuku radial na ikuku ikuku axial.Ọdịdị nke ikuku radial ngwakọ, rotor ime na mpụta rotor Ọdịdị, SR Motors n'okpuru usoro atọ n'ozuzu enweghị ikike ịmalite onwe ya.Ọnụ ọgụgụ dị ukwuu nke usoro bara uru iji belata ngbanwe nke torque, ma ọ na-eduga n'usoro dị mgbagwoju anya, ọtụtụ ngwaọrụ ndị na-agbanwe agbanwe na ọnụ ahịa dị elu.Ka ọ dị ugbu a, a na-eji usoro 6/4-pole nke abụọ na usoro 8/6-ọkwa anọ.

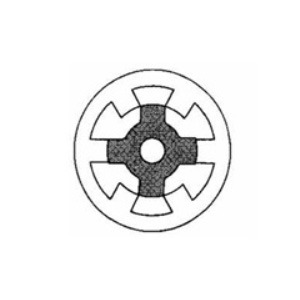

Nhazi oge niile 3-phase
6/4 polar SR moto

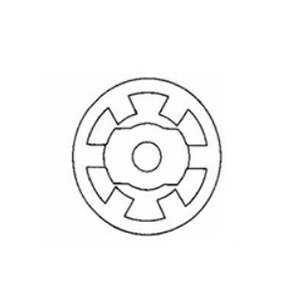

3-phase 6/2
polar SR moto

3-phase 6/8
polar SR moto

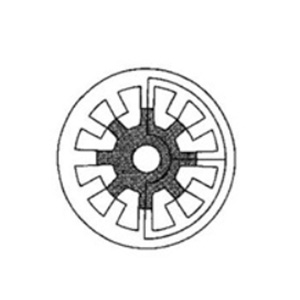

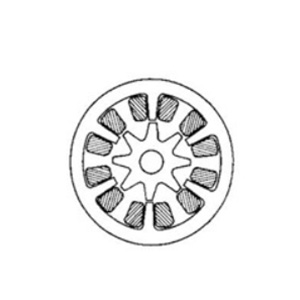

3-phase 12/8
polar SR moto

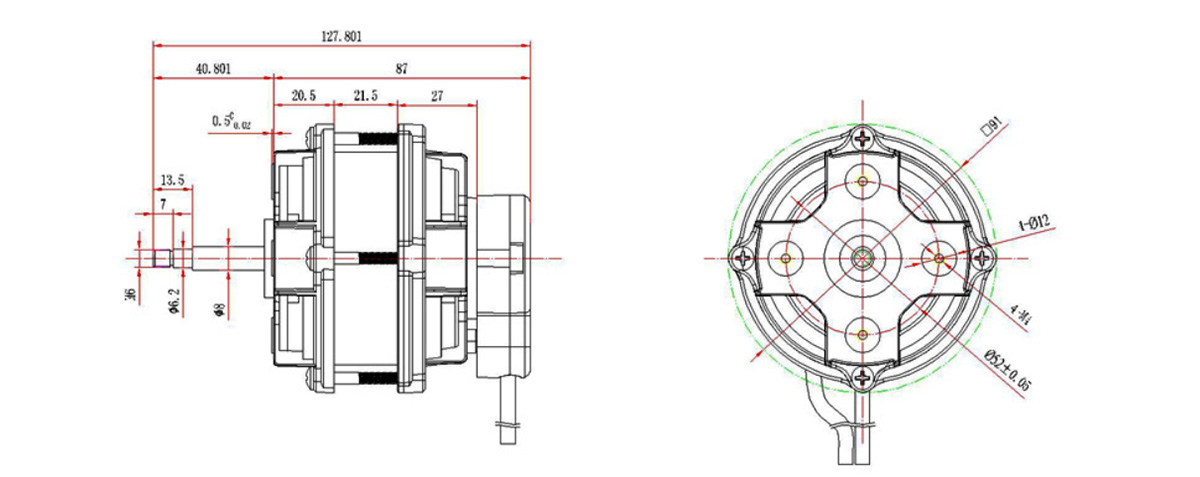

3. Eserese wiwi anụ ahụ nke moto na ọkwọ ụgbọ ala

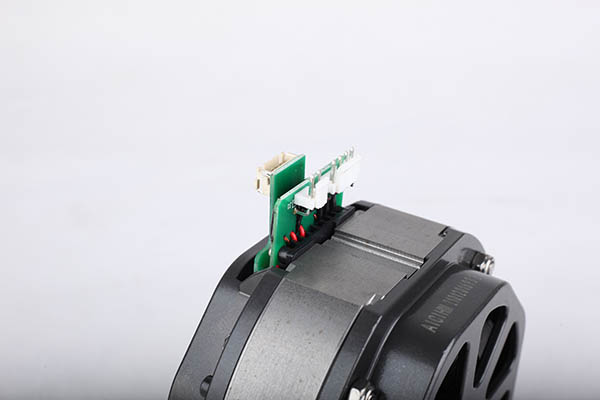

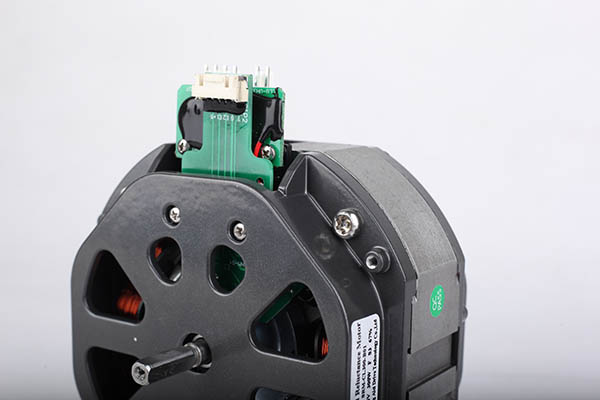

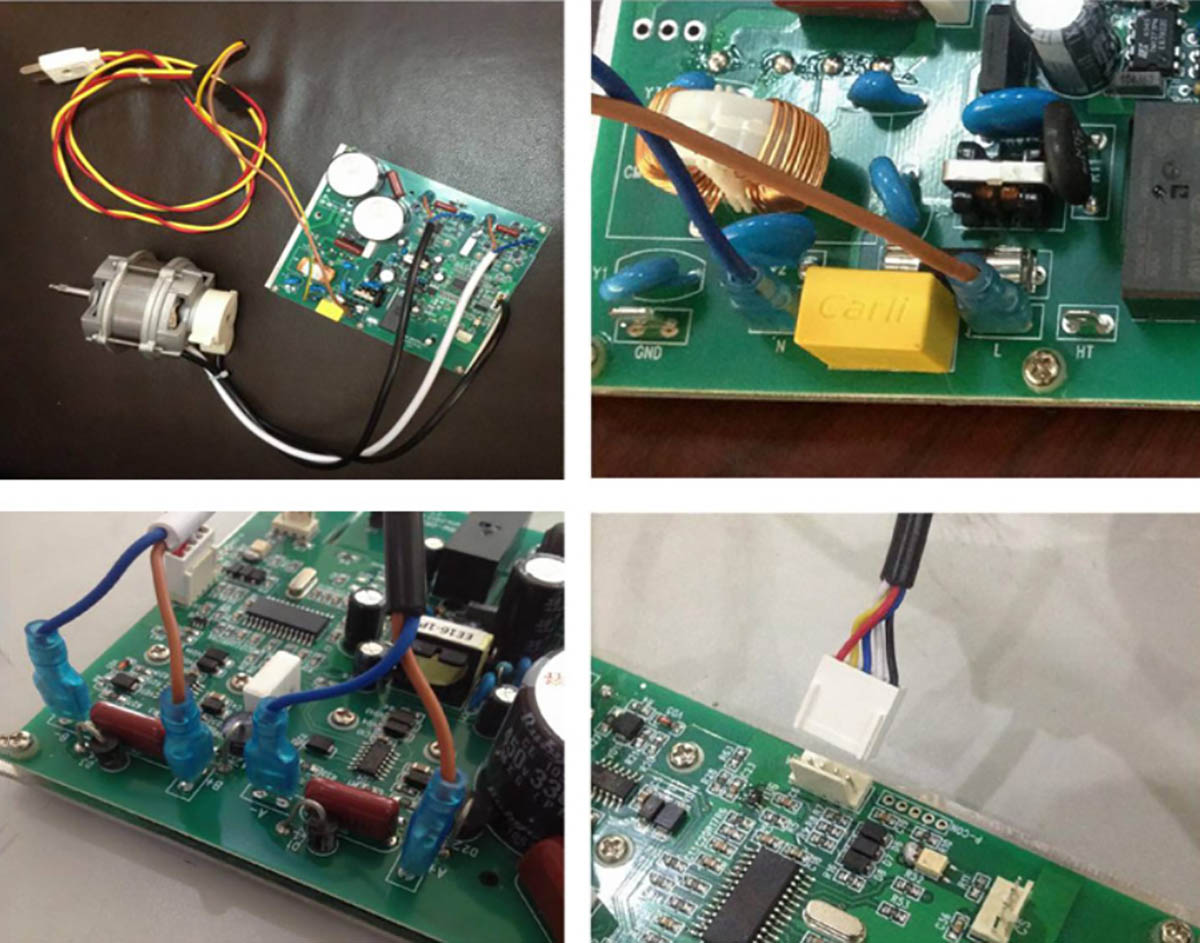

Foto ngwaahịa

Wiring akụkụ moto

Black (Brown / A+ Blue / A-), Ọcha (Brown / A+ Blue / A-), ogologo waya L = 380 ± 50mm
Wiring ụlọ:
Red (+5V), nwa (GND), odo (SA), blue (SB), ọcha (SC), ogologo ahịrị L = ogologo ahịrị L = 380 ± 50mm
Nchekwa: 5 ℃ ~ 40 ℃, iru mmiri <90%
Klas mkpuchi: F
Igwe mmiri na-enweghị mgbawa na-atụgharị maka nkeji 3 na 130% nke voltaji agbagoro.
Ndụ ọrụ: awa 2000 n'okpuru ọnọdụ ọrụ nkịtị.
Ntugharị axial kwesịrị ịbụ ihe na-erughị 0.02mm mgbe moto na-agba ọsọ.

Njirimara moto

1.Ịrụ ọrụ dị elu: N'ime usoro nhazi ọsọ ya dị ukwuu, arụmọrụ zuru ezu bụ ma ọ dịkarịa ala 10% dị elu karịa usoro nhazi ọsọ ọsọ ndị ọzọ, na arụmọrụ dị elu na-apụta ìhè na obere ọsọ na ibu na-enweghị ọkwa.
2.Ogologo usoro nhazi ọsọ ọsọ, ogologo oge na-arụ ọrụ na obere ọsọ: Ọ nwere ike na-agba ọsọ n'okpuru ibu ruo ogologo oge na nso nso site na efu ruo na oke ọsọ, na ịrị elu okpomọkụ nke moto na njikwa dị ala karịa nke a na-akwụ ụgwọ.
3.Ọkpụkpụ mmalite dị elu, obere mmalite dị ugbu a: mgbe mmalite mmalite ruru 150% nke akara ngosi, mmalite nke ugbu a bụ naanị 30% nke akara ugbu a.
4. Ọ nwere ike ịmalite ma kwụsị ugboro ugboro, ma gbanwee n'etiti ntụgharị ihu na ntụgharị azụ: ọ nwere ike ịmalite ma kwụsị ugboro ugboro, ma gbanwee n'etiti ntụgharị na ntụgharị ugboro ugboro.Mgbe enwere otu breeki na ike breeki na-ezute oge achọrọ, mmalite nkwụsị na ntụgharị ntụgharị nwere ike iru karịa 1,000 ugboro kwa elekere.
5. Ike ibu ibu siri ike: mgbe ibu dị ukwuu karịa nke a na-akwụ ụgwọ maka obere oge, ọsọ ahụ ga-adaba, a ga-edobe ike mmepụta kachasị, ọ gaghị enwekwa ihe na-emebiga ihe ókè.Mgbe ibu ahụ laghachiri na nkịtị, ọsọ ahụ na-alaghachi na ọsọ a na-ahazi.
6.Mechanical ike na ntụkwasị obi dị elu karịa ụdị moto ndị ọzọ.Rotor enweghị ihe ndọta na-adịgide adịgide ma nwee ike inwe mmụba dị elu nke nwere ike ịnwe okpomọkụ.
